Suszarnie do palet

\\ Suszarnie do palet i europalet

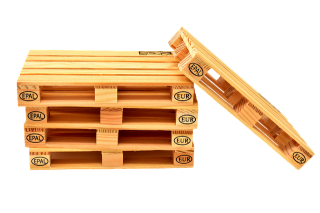

Europalety to specjalne podesty wykonane z drewna, na których układa się różnego rodzaju materiały, towar po to, aby można było je łatwiej przetransportować w zasięgu krajowym jak i międzynarodowym. Dzięki nim możliwe jest również szybkie i sprawne dystrybuowanie towarem w sklepach, hurtowniach i magazynach. Ważną rzeczą jest ich trwałość, odpowiednia wilgotność oraz oznakowanie IPPC zgodnie ze standardem ISPM15, który określa wytyczne dla przepisów dotyczących opakowań z drewna funkcjonujących w handlu międzynarodowym. Według tych wytycznych opakowania drewniane, do których należą palety, bądź elementy wykorzystywane do ich produkcji, muszą być poddane termicznej obróbce, co realizuje proces suszenia w suszarni komorowej. Polega on na wygrzaniu drewna w taki sposób aby w jego rdzeniu, czyli w najbardziej oddalonych od powierzchni obszarach została uzyskana temperatura 56°C prze określony czas, czyli co najmniej 30min. W tym czasie większość znanych drobnoustrojów w drewnie zostaje nieodwracalnie unieszkodliwiona.

W suszarniach do palet typu SECOVENT-PAL produkowanych przez firmę VENTECH proces ten jest realizowany za pomocą pomiaru temperatury w rdzeniu drewna jak również pomiaru temperatury powietrza wewnątrz komory suszarniczej, która musi wynosić 65°C aby proces obróbki cieplnej przebiegał prawidłowo. Suszarnie takie posiadają również odpowiednie parametry oraz specjalny program umożliwiający suszenie w optymalnie krótkim czasie.

Cały proces jest rejestrowany przez automatyczny sterownik suszarni VENTECH VT200 i dostępny jest w formie elektronicznej lub do wydruku poprzez komputer monitorujący. Taki dokument jest potwierdzeniem przeprowadzenia termicznej obróbki drewna zgodnie ze standardem ISPM15. Rodzaj wykonanego zabiegu zawiera się w określonym przez IPPC znaku: HT – obróbka cieplna, KD – suszenie komorowe.

Na każde zapytanie przygotowujemy szczegółową ofertę uwzględniająca warunki i potrzeby klienta,
zapewniamy również konkurencyjne ceny i profesjonalną pomoc przy doborze suszarni.

Dla kogo suszarnie do palet i europalet?

Suszarnie do palet są koniecznym urządzeniem w przypadku producentów palet, którzy zmuszeni są do posiadania certyfikatu pozwalającego na dopuszczenie europalet w handlu międzynarodowym. Certyfikat taki wystawia Instytut Technologii Drewna, a gwarantuje go posiadanie suszarni do palet zdolnej do przeprowadzenia obróbki cieplnej (fitosanitarnej) jaką oferuje nasza firma.
Sprawdzają się również w przypadku biznesów związanych z logistyką materiałową. Coraz więcej firm transportowych po analizie kosztów wymiany zużytych palet decyduje się na ich produkcję na własne potrzeby jak również oferuje je swoim dostawcom. Jest to przyszłościowe rozwiązanie, które pozwoli zmniejszyć koszty eksploatacyjne, co jednoznacznie przełoży się na rozwój firmy i zwiększy sprzedaż.

Suszarnie typu SECOVENT do suszenia palet

Przykładowe metody układania słupków z paletami w suszarni

Suszarnia do palet EURO ułożonych jedna na drugą

Palety EURO układane jedna na drugą

Słupek o wymiarach:

800 x 1200 x wysokość (np. 19 palet): 2780mm
(wysokość słupka wg wysokości załadowczej TIR-a)

Suszarnia do palet EURO ułożonych w kanapkę

Palety EURO układane "w kanapkę"

Słupek o wymiarach:

945 x 1200 x wysokość (1+28 palet): 2776 – 2840mm

Suszarnie o pojemności 33 słupki palet (1 TIR) oraz 66 słupków palet (2 TIRy)

Typ suszarni SECOVENT-1 /10x5,35x3,3/ SECOVENT-1 /8x8,5x3,3/ SECOVENT-2 /10x10x3,3/
Szerokość [m] wewn.//załadowcza 10,0 // 9,8 8,0 // 7,8 10,0 // 9,8
Głębokość [m] wewn.//załadowcza 5,35 // 3,9 8,5 // 6,1 10,0 // 7,7 - 7,8
Wysokość [m] wewn.//załadowcza 3,3 // 3,2 3,3 // 3,2 3,3 // 3,2
Przestrzeń załadowcza [m3] 122 m³ 153 m³ 243 m³
Ilość palet ułożonych jedna na drugą (szt.) 627 szt. (33 słupki po 19 palet) 931 szt. (49 słupki po 19 palet) 1254 szt. (66 słupków po 19 palet)
Ilość palet ułożonych "w kanapkę" (szt.) 870 szt. (30 słupków po 29 palet) 1044 szt. (36 słupków po 29 palet) 1740szt. (60 słupków po 29 palet)
Moc grzewcza zainstal. [kW] ok. 210 kW ok. 260 kW ok. 415 kW
Moc elektryczna [kW] 5 x 3,0kW 5 x 2,2kW 6 x 3,0 kW
Rodzaj bramy podnośno-przesuwna szer. 10m podnośno-przesuwna szer. 8m podnośno-przesuwna szer. 10m

Suszarnie o pojemności 30, 36 i 48 słupków palet 1200 x 800 x 144 w układzie jedna na drugą

Typ suszarni SECOVENT-1 /6,5x6,2x3,3/ SECOVENT-2 /7x7,5x3,3/ SECOVENT-1 /8x6,2x3,3/ SECOVENT-2 /7x10x3,3/
Szerokość [m] wewn.//załadowcza 6,5 // 6,3 7,0 // 6,8 8,0 // 7,8 7,0 // 6,8
Głębokość [m] wewn.//załadowcza 6,2 // 4,9 - 5,0 7,5 // 5,1 - 5,3 6,2 // 4,9 - 5,0 10,0 // 7,6 - 7,8
Wysokość [m] wewn.//załadowcza 3,3 // 3,2 3,3 // 3,2 3,3 // 3,2 3,3 // 3,2
Przestrzeń załadowcza [m3] 93 m³ 113 m³ 122 m³ 168 m³
Ilość palet ułożonych jedna na drugą (szt.) 570szt. (30 słupków po 19 palet) 570szt. (30 słupków po 19 palet) 684szt. (36 sł. po 19 palet)
lub 756szt. (36 sł. po 21 palet)
912szt. (48 słupków po 19 palet)
Ilość palet ułożonych "w kanapkę" (szt.) 725 szt. (25 słupków po 29 palet) 725szt. (25 słupków po 29 palet) 870szt. (30 słupków po 29 palet)
lub 930szt. (30 słupków po 31 palet)
1160 szt. (40 słupków po 29 palet)
Moc grzewcza zainstal. [kW] ok. 180 kW ok. 180 kW ok. 220 kW ok. 280 kW
Moc elektryczna [kW] 4 x 2,2kW 4 x 2,2 kW 5 x 3,0 kW 5 x 3,0 kW
Rodzaj bramy podnośno-przesuwna o szer. 6,5 m podnośno-przesuwna o szer. 7 m podnośno-przesuwna o szer. 8 m podnośno-przesuwna o szer. 7 m

Pozostałe suszarnie do palet o podwyższonej wysokości (wys. słupków palet 3,9m)

Typ suszarni SECOVENT-1 /5x5x4/ SECOVENT-1 /6,5x5,7x4/ SECOVENT-1 /6,5x6,2x4/ SECOVENT-1 /10x6,2x4/ SECOVENT-2 /7x10x5,3/
Szerokość [m] wewn.//załadowcza 5,0 // 4,8 6,5 // 6,3 6,5 // 6,3 10,0 // 9,8 7,0 // 6,8
Głębokość [m] wewn.//załadowcza 5,0 // 3,5-3,6 5,7 // 4,2 6,2 // 4,8-4,9 6,2 //4,8-4,9 10 //7,6-7,8
Wysokość [m] wewn.//załadowcza 4,1 // 4,0 4,1 // 4,0 4,1 // 4,0 4,1 // 4,0 5,3 // 4,0
Przestrzeń załadowcza [m3] 68 m³ 106 m³ 122 m³ 190 m³ 210 m³
Ilość palet ułożonych jedna na drugą (szt.) 390 szt. 650-675 szt. 780-910 szt. 1144-1188 szt. 1296 szt.
Ilość palet ułożonych "w kanapkę" (szt.) 468-492 szt. 780-820 szt. 975-1025 szt. 1400-1470 szt. 1640 szt.
Moc grzewcza zainstal. [kW] ok. 120 kW ok. 200 kW ok. 245 kW ok. 350 kW ok. 400 kW
Moc elektryczna [kW] 3 x 2,2kW 3 x 3,0kW 4 x 3,0 kW 6 x 3,0 kW 5 x 3,3 kW
Rodzaj bramy podnośno-przesuwna podnośno-przesuwna podnośno-przesuwna podnośno-przesuwna podnośno-przesuwna

Opcje sterowania suszarnią do palet

Sterowanie automatyczne

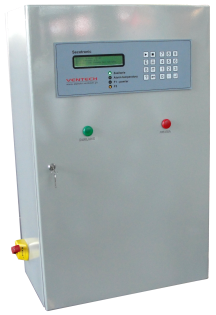

Automatyczny system sterowania suszarnią VENTECH-VT200

SYSTEM STEROWANIA – AUTOMATYCZNY poprzez KOMPUTER STERUJĄCY –
sterownik VENTECH-VT200

umieszczony w szafie sterowniczej. Na podstawie pomiarów wilgotności drewna, temperatury i wilgotności w komorze powietrza, steruje on przebiegiem procesu suszenia do pożądanej wilgotności wg wybranego programu odpowiedniego dla gatunku suszonego drewna i jego grubości lub specjalnego programu dla palet (TURBO). Proces suszenia może przebiegać zarówno wg programu standardowego proponowanego przez sterownik, jak też wg programu ustalonego indywidualnie przez Użytkownika. Możliwa jest dodatkowa opcja monitoringu z komputera PC, zwłaszcza dla suszarń wielokomorowych. Elektroniczny system sterowania procesem suszenia zapewnia jego bezobsługowy przebieg oraz uzyskanie wysokiej jakości surowca w optymalnym czasie.

System sterowania VENTECH VT200 umożliwia również spełnienie międzynarodowych wymogów fitosanitarnych, a w szczególności przepisów dotyczących drzewnych materiałów opakowaniowych w handlu międzynarodowym wg STANDARDU ISPM 15 (IPPC), tj. utrzymanie i rejestrację wymaganej temperatury 56°C w rdzeniu drewna w wymaganym czasie 30 min.

Sterowanie półautomatyczne

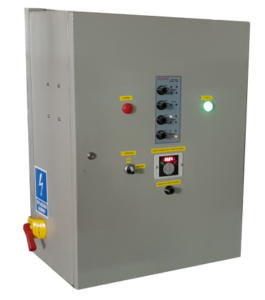

szafa z panelem recznego sterowania

SYSTEM STEROWANIA – PÓŁAUTOMATYCZNY

sterowanie z szafy elektrycznej za pomocą panelu manualnego sterowania

Umożliwia opcjonalnie:

  • pomiar i odczyt (i ewentualną regulację) temperatury oraz pomiar i odczyt wilgotności w komorze
  • pomiar i odczyt wilgotności drewna w 2 punktach pomiarowych)
  • pomiar i odczyt wilgotności i temperatury drewna, z wydrukiem (m. in. dla potrzeb IPPC)

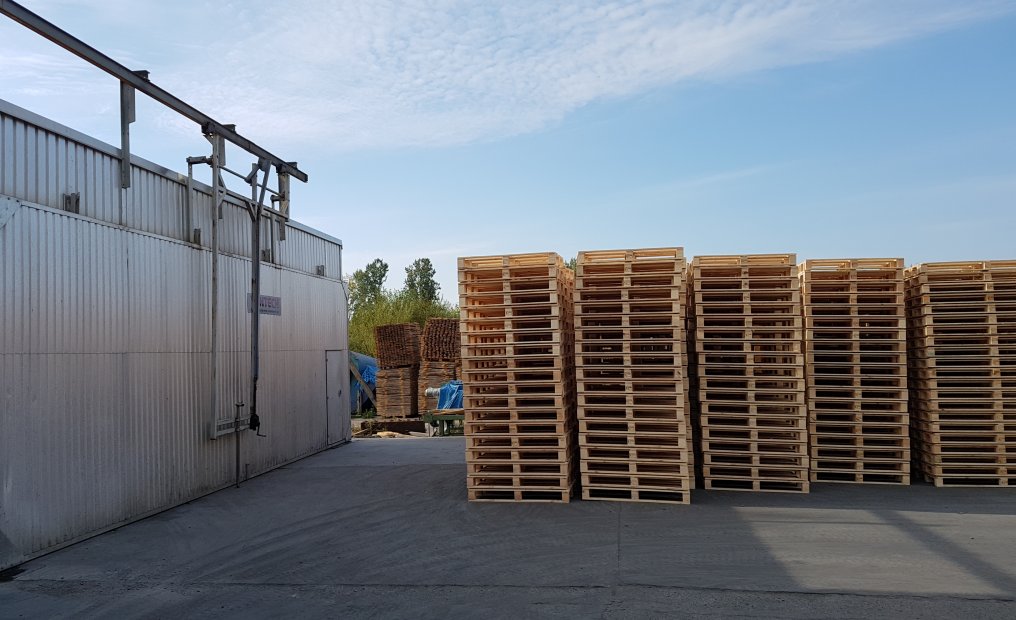

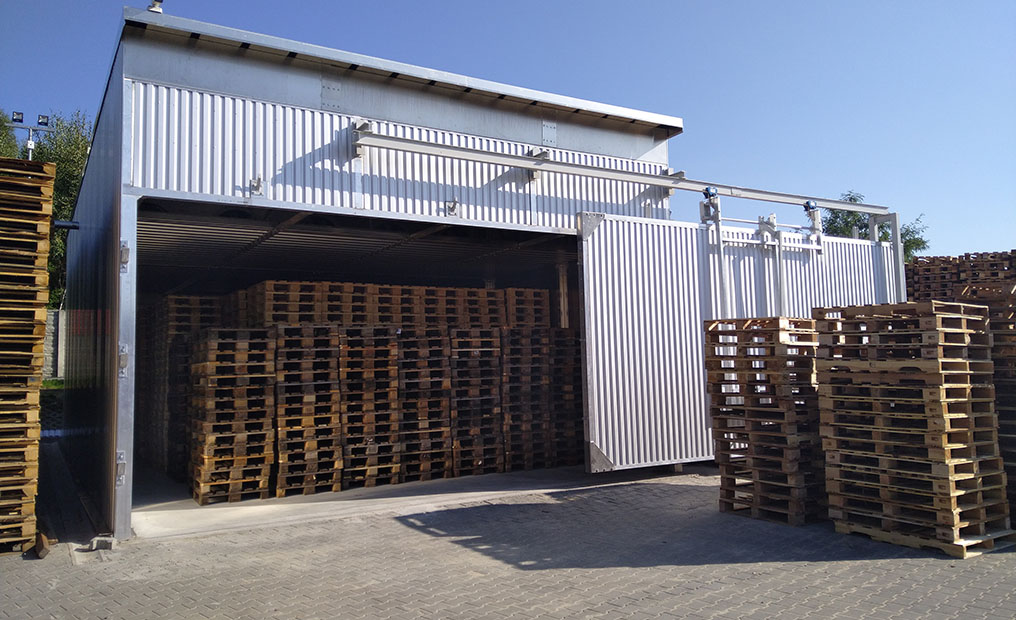

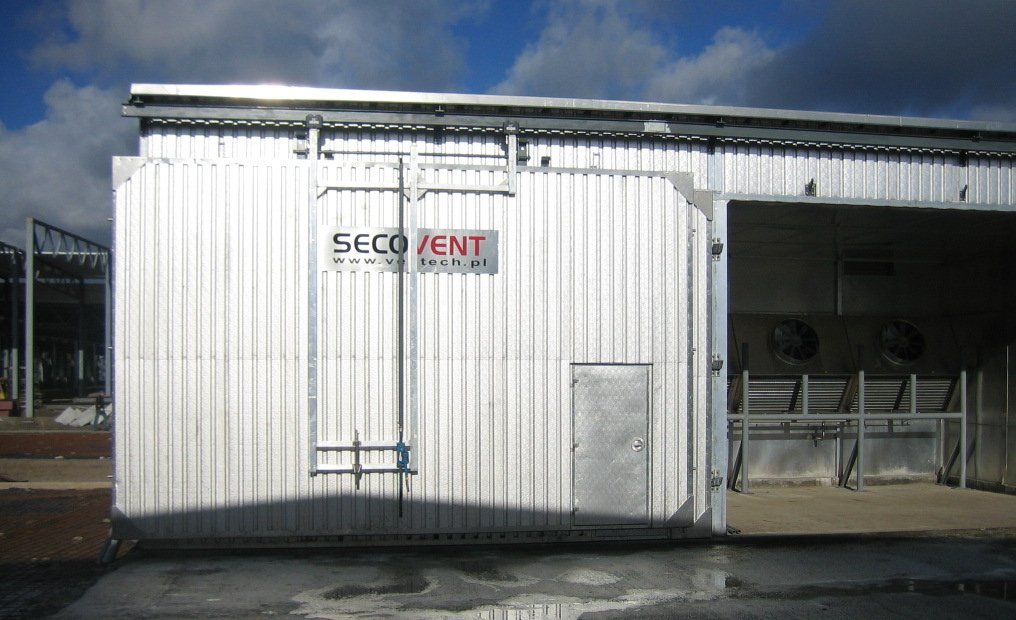

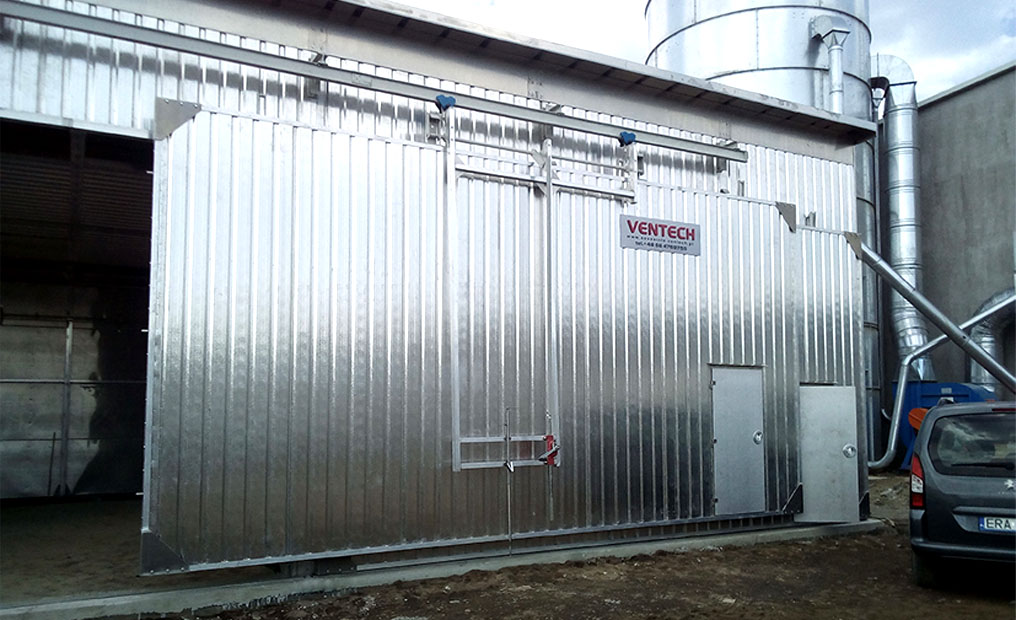

Suszarnie do palet- przykładowe realizacje
